Produktinfos

Rauch Graz Österreich
Art.Nr.:
Typ:Rauch

"SET" RAUCH Coolline Basic mit 10 Düsen/10lfm. und 50 Bar Pumpentechnik bis ca. 30m²

Düsen Nebelsystem Set mit 10 Düsen/10lfm. bis ca. 30m² zur Luftkühlung oder Luftbefeuchtung mit ca.50 Bar Druckpumpe und Intervallsteuerung.Ideal für Eventkühlung,Landwirtschaft uvm.

nur
Unverbindliche Preisempfehlung
zzgl. MwSt (20%)zzgl. Versandkosten
Versandbereit:

ca.7-10 Werktage (Unverbindlich)
Hochdruckschlauch:
Druckabbauventil-Hygiene:
Steuerung :
Wasseraufbereitung:
UVC Entkeimung:
Hochdruckfilter:

Details

aktion-large.gifRAUCH Coolline Basic  TBHD-50  Sprühnebel Düsensystem Komplett Set mit 10 Düsen

Die Preiswerte Einsteiger Lösung zur Luftkühlung - Luftbefeuchtung  für Bereiche bis ca. 10lfm / 30m²
Anwendungsbeispiele A-Z:
  • Luftkühlung A-Z  - Sport - Event - Veranstaltungen - Landwirtschaft - Tierkühlung



    Hinweis ! Luftkühlung  wird durch Wasserverdunstung (Adiabatisches Kühlprinzip) erzeugt und ist nur in Freibereichen bzw. Räumen mit  Hoher Luftumwälzung effizent einsetzbar. Um eine spührbare Erfrischung zu erleben darf der Feuchtegehalt der Luft nicht  60-70% übersteigen.Bei geringer Luftumwälzung empfehlen wir zusätzlich Ventilatoren mit Düsenringe zu verwenden siehe HDV Systeme

Unsere  TBHD-50 Wasserrauchsysteme zeichnen sich durch eine  leistungsstarke Hochdrucktechnik mit ca. 40Bar Druck aus. Weiters ist eine  flexible Düsenerweiterung von bis zu 30 Düsen durch Verwendung eines 1/4 Schlauchsystems möglich. Diese Systeme eignen zur Wasser Vernebelung für  Anwendungen im Bereich Luftkühlen - Luftbefeuchten. Das Drucksystem ist leicht Tansportierbar und auf Wunsch mit Transportkoffer  erhältlich.
In unsern Set-Angeboten befinden sich alle betriebsnotwendigen Komponenten. Bauseitig benötigen Sie lediglich eine 230 V Netzsteckdose sowie einen Wasseranschluß ( Mit hygienisch unbedenklichen Frischwasser mit einer Wasserhärte ca. DH 2-3° empfohlen ) (keine VE Wasser). Die Anwendungsmöglichkeiten sind sehr weitläufig. Als  Luft - Befeuchtungssystem hat sich diese Lösung schon seit Jahren bewährt. Durch eine spezielle pulsierende Hochleistungs-Nebelpumpe und ca. 50 bar Druck, wird durch patentierte Spezial Nebeldüsen ein feiner Wassernebel erzeugt. Die mikroskopischen Wassertropfen  optimieren  die Luftfeuchte ohne naß zumachen und kühlen durch erzeugte Verdunsdungskälte die Umgebung. Die kleinsten Wasserteile sind ca. 10-15 µ und verdunsten in der Luft. Durch die Serienmäßige Steuerung ist ein Zeitintervall für Nebel/Pause von  ca. 15/30 Sek. eingestellt und automatisiert die Funktionsweise.



HD-50-10 Set besteht aus folgenden Teilen:

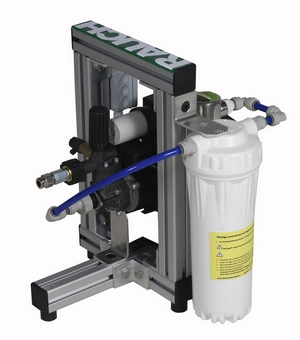

  • 1 Stück Spezial  Pumpentechnik ca.50Bar  mit Netzanschluß für 230V/50Hz in Grünen Kunstoffgehäuse mit Tragegriff
  • 1 Stück Integrierte Steuerung mit Fixeingestellten nicht  veränderbaren Intervall für Sprühen/Pause (ca. 15 Sek/30 Sek)
  • 10 Stück Nebeldüsen Messing/Nikel mit Tropfenstoper
  • 10 Stück Düsenträger aus Messing/Nikel mit 1/4 mm Quick-Anschluß und Gewinde
  • 10 Stück Düsen-Rohrleitungen 1m , 1/4
  • Abschlußpfropfen Messing/Nikel 1/4
  • 10m Hochdruckschlauch 1/4 Druckleitung
  • 0,5 m Wasseranschlußschlauch 3/8 mit Adapter
  • Montageschellen
  • Handbuch in Deutsch
  • Wasserfilter
Technische Daten:
Pumpe : Hochdruckkolbenpumpe (nicht Selbstansaugend)
Anschluß : 230V, 50HZ
Leistung: ca.600 W
Druckleistung: ca. 40-50 Bar
Wasserdurchlauf : 0,8L / 48 L/h.
Geräuschentwicklung: ca.70-80db (Abstand ca. 2m zur Pumpe
Wasservordruck: Max. 2-3 Bar
Serienmäßig ingetrierte Intervallsteuerung mit Fixierten Sprühintervall
Maximaler Düsenanschluß: ca. 20 Stück
Maximale Leitungslänge : ca. 50m
Wasserqualität: Osmosewasser Entmineralisiert Min. DH2-3° / 300µs
Wartungsintervall: ca. 300 Betriebsstunden
  • Hygienewartung laut VDO6022
  • *Farbe der Druckschläuche können je nach Verfügbarkeit variiren und in Schwarz,Grau,Weiß geliefert werden.
    Kühlfläche: ca. 5 - 65m²
    Abmessung:  ca. 450x350x280
    Eigengewicht: ca. 10kg

    Aufstellungsort der Pumpentechnik: Trockener Frostsicherer Bereich (Keller,Garage usw.)
  • Anspeisung nur mit unbedenklichen kühlen und kalkfreien Frischwasser  (kein Behälterwasser)
  •
    Optional : Filter Transportkoffer,Stationäre Ausführung T-Verbindung , L - Verbindung , Montageklemen , Funkfernbedienung ,Transportkoffer,
    Osmosewasseraufbereitung,UVC Entkeimung, Druckregler !

    Anwendungs & Hyginenehinweise !
    Achtung ! Betreiben Sie die Pumpe nur mit der Serienmäßigen Intervallsteuerung und nicht im Dauerbetrieb, bei diesen Produkt handelt es sich um ein Basic Produkt. !
    Verwenden Sie zum Betrieb  nur kalkfreies undbedenkliche Frischwasser aus der Hauswasserleitung ! Das vom Kunden bereitzustellente Betriebsmittel "Kühles Frischwasser/Leitungswasser" muss Hygienisch unbedenklich sein und um einen Strörungsfreien (Verstopfungsfreien)  Betrieb zu gewähren Aufbereitet sein (Empfehlung Maximal 2-3C° DH , 300µ/s, Max. Wassertemperatur Temperatur 5-10C°). Bei Betriebsstillstand sind die Wasserführenden Leitungen von Wasser zu leeren, und bei Längeren Betriebsstillstand ist eine Leitungsdesinfektion durchzuführen. Sofern Sie kein Magnetventil bestellen ist die Leitungsentleerung sowie Druckabbau über einen Manuellen Baybas zu regeln.


    Betriebssicherheit:

    Weitere Beratung ? Senden Sie uns diese Kontaktanfrage


    Antworten auf die Häufigsten Fragen zum Thema Sprühnebel

    Antworten auf die häufigsten Fragen

    -Wie lang darf die Schlauchleitung zwischen Pumpe und Sprühbereich sein.
    Grundsätzlich je kürzer, desto besser, MD Systeme Max 10 m, HD 70 Set ca. 30 m, bei größeren Entfernungen sind HD 70-80 Pumpen welche konfiguriert werden zu verwenden


    - Verlegen der Schlauchleitungen                                                                                                                                                                                                                                                                                                                                                                                                                     Schlauchlietungen sollen immer Oberputz verlegt werden, nicht in Kabelkanälen oder Rohren. Die Schläuche sind aus einen sehr harten Kunststoff und können vibrieren. Werden Schläuche in Kanäle oder Rohren verlegt sind diese mit einem Dämm-Isolierschutz zu versehen.
    Die Schlauchleitung darf nicht gespannt oder auf Zug fixiert oder verlegt werden, befestigen mit Schellen oder Kabelbinder ist möglich, achten Sie das die Vibration sich auch Tragekonstruktionen übertragen kann. In sensiblen Bereichen immer durchgehende Schlauchleitungen verwenden.


    - Düsenleitung befestigen
    Rauch liefert zum Anschluss der Düsen Rohrleitungen zu 1 m in harter Kunststoffausführung (Optional Edelstahl 70 cm/100 m) Befestigen Sie Rohrleitungen in einer Mindesthöhe von ca.2,3 m an einer Tragekonstruktion (Stahlseil, Holz, Metall usw.)
    Die Leitungen müssen sich Links/Rechts bewegen lassen, befestigen Sie diese nur leicht und nicht auf Spannung. Befestigungsschelle oder ähnliches immer mindesten 5 cm von Düsenverbinder entfernt platzieren.


    -Düsen und Verbindungsteile
    Das Eindrehen von Düsen sowie das Verbinden der Leitungen in unsere Hochdruckverbinder erfolgt ohne Werkzeug (Ausgenommen die Serie Schraubverbinder). Düsen müssen Handfest eingedreht werden. Der Schlauch muss kräftig ca.1 cm in den Verbinder gesteckt werden. Nach einstecken den Schlauch etwas nach Links/Rechts drehen und versuchen aus dem Verbinder zu ziehen. Bleibt der Schlauch im Verbinder, stecken Sie diesen nochmals nach, dann bleibt er auch Dicht. Achtung! Verbindungsteile sind Einwegprodukte.


    - Abstand Platzierung der Düsen
    Der Standarmabstand beträgt 1 m, es ist möglich durch Trennen der Düsenleitung auch spezifische Abstände zu wählen. Halten Sie Abstand von stromführenden Geräten da der Sprühaustritt ca. 2,0 m betragen kann. Ein Sprühnebel erzeugt sich erst ab einen Abstand von Mind. 1,2 m, darunter kann Nässe entstehen.


    -Werde ich unter der Sprühdüse Nass
    Systeme MD + HD erzeugen einen sehr feinen Sprühnebel welcher durch 40/70Bar erzeugt wird und in der Luft verdunstet. Bei Systemen mit Druckabbauventil gibt es auch kaum ein Nachtropfen. Systeme ohne Druckabbau Magnetventil verfügen über einen Tropfenstopper welcher jedoch bei hohem Wasservordruck nicht immer Kopffreiheit garantiert.
    Bei geringer oder keiner Luftbewegung besteht die Möglichkeit dass sich Nässe bildet, verwenden Sie Ventilatoren oder bestimmen Sie bei der Düsenplatzierung die Windverhältnisse.


    -Geräusche Düsen - Pumpe
    Der Austritt aus der Düse erfolgt ohne Druckluft und ist somit sehr Geräuscharm. Je nach Pumpentechnik ist das Pumpengeräusch im Sprühintervall ca.50-85DB (Im Abstand von ca. 2 m) und kann mit einer Poolpumpe verglichen werden. Wir empfehlen die Pumpe in einen Technikraum /Garage/Keller also gesondert zu platzieren. Die Einhausung von Pumpen muss mit bedacht auch Frischluftzufuhr zu wie Erhitzung bedacht werden.


    - Wasserversorgung
    Wie empfehlen aus Gründen der Hygienesicherheit nur kaltes Frischwasser aus einer unbedenklichen Wasserleitung zu verwenden. Wasser aus Tank / Behälter usw. müssen überwacht /gekühlt und Regelmäßig mit Frischwasser / Eis versorgt und gekühlt werden. Bei der Versorgung über Behälter besteht ein erhebliches Risiko das die Pumpentechnik Trockläuft da sich Luftblasen in den Leitungen erzeugen können.


    - Wie hoch darf der Wasservordruck sein
    Der Wasserdruck zur Anspeisung der Pumpentechnik sollte nicht mehr als 1,5-Max. 3 Bar betragen


    - Mit welchen Druck Arbeiten Sprühnebelpumpen
    In den meisten Fällen mit 40 bis 70 oder 80 Bar, Profisysteme auch mit 100Bar, je höher der Druck des feiner die Zerstäubung


    - Gibt es Unterschiede bei Sprühnebelpumpen
    Sprühnebelpumpen sind speziell für diese Anwendung entwickelt und konzipiert worden. Spezielle Lagerungen ermöglichen eine Langzeit Intervalltaktung bei hoher Drehzahl. Durch Frequenzsteuerungen und speziellen Technologien ist ein Langzeitbetrieb möglich.
    Jede Pumpe wird auf Basis Druck/Durchfluss auf jeweilige Düsenanzahl sowie Leitungslänge Werkseitig konfiguriert. Nur durch Fachliche Konfiguration ist ein Funktionierendes System realisierbar.


    -Dürfen Pumpen im Freien bleiben
    Bei Pumpentechnik handelt es sich um ein elektronische Geräte welches geschützt vor Regen - Frost usw. kühl und frostsicher platziert werden müssen.


    -Entleeren der Wasserführenden Leitungen (Einwinterung)
    Entleeren Sie alle Wasserführenden Leitungen bei Stillstand der Anlage. Bei Inbetriebnahme spülen Sie das System mit kaltem Frischwasser Min. 60 Sekunden (Abhängig von der Leitungslänge)
    Nach Stillstand über 5 Tagen empfehlen wir eine Desinfektion mittels Chlorgemisch oder geeigneten Medien. Bei Einwintern entleeren Sie die Leitungen mit Druckluft, Schrauben Sie die Düsen aus den Verbindern, verpacken Sie die Düsen feucht unter Vakuum, verschließen Sie die Düsenöffnungen mit Blinddüsen.


    -Steuerung - Intervall - Dauerbetrieb
    Sprühnebelsystem sind für den Intervall betrieb entwickelt, da das zerstäubte Wasser Zeit benötigt um zu Verdunsten (Adiabate Kälte) sind für ein optimales Kühlerlebnis immer Intervalle mit Pause /Sprühen zu berücksichtigen. Die Einbindung in WLAN oder Bussysteme ist möglich.


    -Wie kühlt Sprühnebel eigentlich
    Das Kühlerlebnis setzt voraus das die Luftfeuchte gering und die Hitze hoch ist, so verdunstet das Mikroskopisch zerstäubte Wasser in der Luft und entzieht dieser Energie, wleche sich als Abkühlung bemerkbar macht, unter diesen Bedingungen erhalten Sie die Coolste Erfrischung.


    -Warum kühlt man keine Innenräume mit Sprühnebel
    Das Physikalische Prinzip der Verdunstungskälte funktioniert nur bei ausreichend Luftwechsel da die Luft mit Feuchtigkeit angereichert wird! Diese Möglichkeit ist in den meisten geschlossenen Bereichen sehr schwer mögliche. Ausnahme können Industriehallen und Bereiche mit guten Luftwechsel z. B. Wintergarten usw.


    -Gibt es Alternativen zu Sprühnebelsysteme
    Ja, wir führen auch Befeuchtungskühler welche nach denselben Prinzip kühlen. Lediglich sind es Geräte, welche einer Mobilen Klimaanlage ähnlich sind, jedoch ohne Abluft und mit geringem Stromverbrauch. Eine speziele Verdunstungstechnologie lässt Wasser im Inneren des Gerätes verdunsten und aus dem Gerät tritt kalte Luft ohne Sprühnebel aus.


    - Empfehlungen für kompakte Terrassen (bis ca. 6x3m) und Balkone
    Ziehen Sie unsere Befeuchtungskühler in Ihre Kaufentscheidung mit ein
